Технические характеристики
Номинальная мощность
400 кВт / 500 кВт
Максимальная мощность
440 кВт / 550 кВа
Базовый двигатель ЯМЗ
ЯМЗ-8503.10-01
Тип исполнения
Открытое, погодозащитный капот

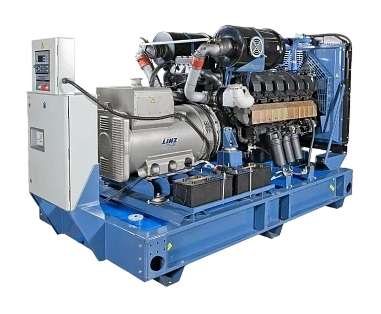

Электрогенераторная установка ЭД мощностью 400 кВт выполнена на базе V-образного 12-цилиндрового промышленного дизельного двигателя ЯМЗ-8503.10-02 с турбонаддувом и охлаждением наддувочного воздуха. Предназначена для автономного производства электроэнергии.
ЭД-400 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.
Варианты исполнения: открытое, погодозащитный капот.
ЭД-400 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.
Варианты исполнения: открытое, погодозащитный капот.
| Общие характеристики | Электрогенераторная установка ЭД-400 | Электрогенераторная установка ЭД-400 (G2) |
|---|---|---|
| Номинальная мощность | 400 кВт / 500 кВт | 400 кВт / 500 кВт |
| Максимальная мощность | 440 кВт / 550 кВа | 440 кВт / 550 кВа |
| Номинальное напряжение | 400 | 400 |
| Номинальная частота | 50 | 50 |
| Номинальный ток | 722 | 722 |
| Наклон регуляторной характеристики | 2-4 | 1-3 |
| Качество вырабатываемой электрической энергии (ГОСТ 33115) | G1 | G1 |
| Частота вращения | 1500 | 1500 |
| Система смазки | 65 | 65 |
| Система охлаждения | 150 | 150 |
| Система топливоподачи | ТНВД | CRS |
| Емкость топливного бака | 925 | 925 |
| Расход топлива при номинальной мощности | 98 | 98 |
| Продолжительность непрерывной работы при ном. мощности | 8 | 8 |
| Расход масла | 0,3% | 0,3% |
| Масса электроагрегата открытое исполнение, кг | 4425 | 4425 |
| Масса электроагрегата погодозащитный капот, кг | 5050 | 5050 |
| Габаритные размеры, мм | 3630×1600×1980 | 3630×1600×1980 |
| Габаритные размеры открытое исполнение, мм | 3630×1600×1980 | 3630×1600×1980 |
| Габаритные размеры мм погодозащитный капот, мм | 3860х1625х2585 | 3860х1625х2585 |
Ресурс | ||
| Ресурс до капитального ремонта | 25 000 | 25 000 |
| Гарантийная наработка | 2000 | 2000 |
| Базовый двигатель ЯМЗ | ЯМЗ-8503.10-01 | ЯМЗ-8503.10-28 |
| Модель | ЯМЗ 8503.10-01 | ЯМЗ 8503.10-28 |
| Тип двигателя (число и расположение цилиндров | V12ТО | V12 |
| Рабочий объем двигателя | 25,86 | 25,86 |
| Марка синхронного генератора |
|
|
Техническое обслуживание 1
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).
1. Ежедневное/еженедельное обслуживание (визуальный контроль)
- Проверка уровня масла и охлаждающей жидкости
- Контроль уровня топлива и состояния топливных фильтров
- Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
- Проверка состояния аккумулятора и клемм
- Контроль рабочих параметров (давление масла, температура)
2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)
- Замена масла и масляного фильтра
- Замена топливного фильтра
- Проверка и очистка воздушного фильтра
- Контроль и регулировка натяжения ремней
- Проверка системы охлаждения
- Диагностика электросистемы и автоматики
3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)
- Полная замена всех фильтров (масляный, топливный, воздушный)
- Проверка и регулировка клапанов (для ГПУ)
- Диагностика форсунок и топливной системы
- Тестирование системы автоматического ввода резерва (АВР)
- Контроль состояния глушителя и выхлопной системы
4. Капитальное обслуживание (3000+ моточасов или 2–3 года)
- Глубокая диагностика всех систем
- Проверка компрессии в цилиндрах
- Замена ремней ГРМ (при наличии)
- Чистка радиатора и системы охлаждения
- Проверка состояния подшипников и других критичных узлов
Техническое обслуживание 2
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).
1. Ежедневное/еженедельное обслуживание (визуальный контроль)
- Проверка уровня масла и охлаждающей жидкости
- Контроль уровня топлива и состояния топливных фильтров
- Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
- Проверка состояния аккумулятора и клемм
- Контроль рабочих параметров (давление масла, температура)
2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)
- Замена масла и масляного фильтра
- Замена топливного фильтра
- Проверка и очистка воздушного фильтра
- Контроль и регулировка натяжения ремней
- Проверка системы охлаждения
- Диагностика электросистемы и автоматики
3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)
- Полная замена всех фильтров (масляный, топливный, воздушный)
- Проверка и регулировка клапанов (для ГПУ)
- Диагностика форсунок и топливной системы
- Тестирование системы автоматического ввода резерва (АВР)
- Контроль состояния глушителя и выхлопной системы
4. Капитальное обслуживание (3000+ моточасов или 2–3 года)
- Глубокая диагностика всех систем
- Проверка компрессии в цилиндрах
- Замена ремней ГРМ (при наличии)
- Чистка радиатора и системы охлаждения
- Проверка состояния подшипников и других критичных узлов
Капитальный ремонт
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).
1. Ежедневное/еженедельное обслуживание (визуальный контроль)
- Проверка уровня масла и охлаждающей жидкости
- Контроль уровня топлива и состояния топливных фильтров
- Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
- Проверка состояния аккумулятора и клемм
- Контроль рабочих параметров (давление масла, температура)
2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)
- Замена масла и масляного фильтра
- Замена топливного фильтра
- Проверка и очистка воздушного фильтра
- Контроль и регулировка натяжения ремней
- Проверка системы охлаждения
- Диагностика электросистемы и автоматики
3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)
- Полная замена всех фильтров (масляный, топливный, воздушный)
- Проверка и регулировка клапанов (для ГПУ)
- Диагностика форсунок и топливной системы
- Тестирование системы автоматического ввода резерва (АВР)
- Контроль состояния глушителя и выхлопной системы
4. Капитальное обслуживание (3000+ моточасов или 2–3 года)
- Глубокая диагностика всех систем
- Проверка компрессии в цилиндрах
- Замена ремней ГРМ (при наличии)
- Чистка радиатора и системы охлаждения
- Проверка состояния подшипников и других критичных узлов
