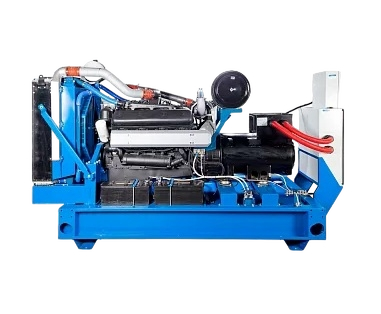

Электрогенераторная установка ЭД-120

Технические характеристики
Номинальная мощность
120 кВт / 150 кВа
Максимальная мощность
132 кВт /165 кВа
Базовый двигатель
ЯМЗ-238ДИ
Тип исполнения
Открытое, погодозащитный капот, шумозащитный кожух
Цена по запросу

Узнать окупаемость

Электрогенераторные установки ЭД мощностью 120 кВт выполнены на базе рядных и V-образных дизельных двигателей ЯМЗ. Предназначены для автономного производства электроэнергии.

ЭД-120 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

ЭД-120 обеспечивает нагрузку до 120 кВт (150 кВА) в штатном режиме. Электрические параметры агрегата — 400 В, 50 Гц и 217 А. На период до одного часа мощность может повышаться до 132 кВт (165 кВА).

ООО «РусмашЭнерго» предлагает две версии ЭД-120 с двигателями ЯМЗ. Выбор между ними зависит от предполагаемой наработки, требований к автономности и затрат на топливо.

Основной источник или аварийный резерв

Назначение электрогенераторной установки ЭД-120 определяется уровнем автоматизации. В исполнении 1-й степени запуск выполняется вручную — такой агрегат рассчитан на автономное производство электроэнергии. Вторая степень предназначена для резервирования: при отключении внешнего питания двигатель запускается автоматически.

При наличии насосов, компрессоров и другого оборудования с электродвигателями расчёт ведётся с учётом пусковых нагрузок. Поэтому фактическое потребление предприятия в 120 кВт ещё не означает, что агрегат такой мощности подходит без дополнительного запаса.

Две конфигурации ЭД-120 на двигателях ЯМЗ

Электрогенераторная установка ЭД-120 выпускается на базе ЯМЗ-238ДИ и ЯМЗ-5368-22. Первый представляет собой V-образный восьмицилиндровый двигатель рабочим объёмом 14,86 л, второй — рядный шестицилиндровый объёмом 6,65 л.

Двигатель Конфигурация Расход при номинальной мощности Непрерывная работа Ресурс до капремонта
ЯМЗ-238ДИ V8 36 кг/ч 7 ч 25 000 ч
ЯМЗ-5368-22 Р6 27 кг/ч 9 ч 30 000 ч

Генераторная часть

ЭД-120 может комплектоваться синхронными генераторами Marelli MXB 225, Linz Pro 22 и Mecc Alte ECP34. Подходящая комбинация двигателя и генератора определяется при комплектации агрегата.

Для модификаций также предусмотрены классы качества электроэнергии G1 и G2 по ГОСТ 33115.

Размещение и исполнение ЭД-120

В открытом исполнении агрегат занимает 2830×1300×1730 мм. Версия с ЯМЗ-238ДИ весит 2230 кг без заправочных жидкостей, с ЯМЗ-5368-22 — 1700 кг.

При подготовке площадки учитывают массу и размеры станции, возможность её доставки и последующего доступа к узлам для обслуживания. При установке внутри здания дополнительно проектируются необходимые инженерные системы.

Что учитывать при выборе

Перед заказом необходимо определить рабочую нагрузку, возможные пиковые значения, пусковые токи оборудования, требуемую автономность и основной либо резервный режим эксплуатации.

Номинальная мощность ЭД-120 составляет 120 кВт. Максимальные 132 кВт допускаются в течение одного часа, поэтому это значение нельзя использовать как постоянную рабочую мощность.

Выбор между двумя двигателями также целесообразно делать с учётом предполагаемой годовой наработки. При длительной эксплуатации разница в расходе топлива и ресурсе будет иметь большее значение, чем для станции, которая большую часть времени находится в резерве.

Цена и подбор комплектации

Стоимость электрогенераторной установки ЭД-120 зависит от выбранного двигателя ЯМЗ, синхронного генератора, степени автоматизации, исполнения, дополнительного оборудования.

ООО «РусмашЭнерго» подбирает комплектацию под параметры объекта и режим эксплуатации. При расчёте можно сравнить две силовые конфигурации и определить необходимую степень автоматизации и состав оборудования для основного или резервного электроснабжения.

Общие характеристики Электрогенераторная установка ЭД-120
Номинальная мощность, кВт 120 кВт / 150 кВт
Максимальная мощность, кВт 132 кВт / 165 кВа
Номинальное напряжение, В 400
Номинальная частота, Гц 50
Номинальный ток, А 217
Наклон регуляторной характеристики 3-8
Качество вырабатываемой электрической энергии (ГОСТ 33115) G1
Частота вращения, об/мин 1 500
Система смазки 32
Система охлаждения 54
Система топливоподачи ТНВД
Емкость топливного бака, л 300
Расход топлива при номинальной мощности, л/час 36
Продолжительность непрерывной работы при ном. мощности, часов 7
Расход масла 0,5
Масса электроагрегата открытое исполнение, кг 2230
Габаритные размеры открытое исполнение, мм 2830×1300×1730

Ресурс

Ресурс до капитального ремонта 25 000
Гарантийная наработка 2 000
Модель 238ДИ
Тип двигателя (число и расположение цилиндров V8
Рабочий объем двигателя 14,86
Номинальная мощность, кВт 170 (231)
Марка синхронного генератора
  • Marelli MXB 225 LB4
  • Linz Pro 22M E/4 130kBA 400B2 YaMZ
  • Mecc Alte ECP34-1L4
Техническое обслуживание 1
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).

1. Ежедневное/еженедельное обслуживание (визуальный контроль)

  • Проверка уровня масла и охлаждающей жидкости
  • Контроль уровня топлива и состояния топливных фильтров
  • Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
  • Проверка состояния аккумулятора и клемм
  • Контроль рабочих параметров (давление масла, температура)

2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)

  • Замена масла и масляного фильтра
  • Замена топливного фильтра
  • Проверка и очистка воздушного фильтра
  • Контроль и регулировка натяжения ремней
  • Проверка системы охлаждения
  • Диагностика электросистемы и автоматики

3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)

  • Полная замена всех фильтров (масляный, топливный, воздушный)
  • Проверка и регулировка клапанов (для ГПУ)
  • Диагностика форсунок и топливной системы
  • Тестирование системы автоматического ввода резерва (АВР)
  • Контроль состояния глушителя и выхлопной системы

4. Капитальное обслуживание (3000+ моточасов или 2–3 года)

  • Глубокая диагностика всех систем
  • Проверка компрессии в цилиндрах
  • Замена ремней ГРМ (при наличии)
  • Чистка радиатора и системы охлаждения
  • Проверка состояния подшипников и других критичных узлов
Техническое обслуживание 2
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).

1. Ежедневное/еженедельное обслуживание (визуальный контроль)

  • Проверка уровня масла и охлаждающей жидкости
  • Контроль уровня топлива и состояния топливных фильтров
  • Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
  • Проверка состояния аккумулятора и клемм
  • Контроль рабочих параметров (давление масла, температура)

2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)

  • Замена масла и масляного фильтра
  • Замена топливного фильтра
  • Проверка и очистка воздушного фильтра
  • Контроль и регулировка натяжения ремней
  • Проверка системы охлаждения
  • Диагностика электросистемы и автоматики

3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)

  • Полная замена всех фильтров (масляный, топливный, воздушный)
  • Проверка и регулировка клапанов (для ГПУ)
  • Диагностика форсунок и топливной системы
  • Тестирование системы автоматического ввода резерва (АВР)
  • Контроль состояния глушителя и выхлопной системы

4. Капитальное обслуживание (3000+ моточасов или 2–3 года)

  • Глубокая диагностика всех систем
  • Проверка компрессии в цилиндрах
  • Замена ремней ГРМ (при наличии)
  • Чистка радиатора и системы охлаждения
  • Проверка состояния подшипников и других критичных узлов
Капитальный ремонт
График технического обслуживания ДГУ
Рекомендуемый режим обслуживания зависит от наработки моточасов или календарного срока (раз в 6–12 месяцев).

1. Ежедневное/еженедельное обслуживание (визуальный контроль)

  • Проверка уровня масла и охлаждающей жидкости
  • Контроль уровня топлива и состояния топливных фильтров
  • Осмотр на наличие утечек масла, топлива, охлаждающей жидкости
  • Проверка состояния аккумулятора и клемм
  • Контроль рабочих параметров (давление масла, температура)

2. Техническое обслуживание каждые 250–500 моточасов (или 6 месяцев)

  • Замена масла и масляного фильтра
  • Замена топливного фильтра
  • Проверка и очистка воздушного фильтра
  • Контроль и регулировка натяжения ремней
  • Проверка системы охлаждения
  • Диагностика электросистемы и автоматики

3. Техническое обслуживание каждые 1000–1500 моточасов (или 1 год)

  • Полная замена всех фильтров (масляный, топливный, воздушный)
  • Проверка и регулировка клапанов (для ГПУ)
  • Диагностика форсунок и топливной системы
  • Тестирование системы автоматического ввода резерва (АВР)
  • Контроль состояния глушителя и выхлопной системы

4. Капитальное обслуживание (3000+ моточасов или 2–3 года)

  • Глубокая диагностика всех систем
  • Проверка компрессии в цилиндрах
  • Замена ремней ГРМ (при наличии)
  • Чистка радиатора и системы охлаждения
  • Проверка состояния подшипников и других критичных узлов

Часто задаваемые вопросы

При большой годовой наработке ЯМЗ-5368-22 позволяет снизить расход топлива: 27 против 36 кг/ч при номинальной мощности. Его ресурс до капитального ремонта также выше — 30 000 против 25 000 часов.

С баком 300 л ЭД-120 работает при номинальной мощности до 7 часов с ЯМЗ-238ДИ и до 9 часов с ЯМЗ-5368-22. Если требуется более длительная автономность, топливную систему необходимо рассчитывать под конкретную задачу.

Да, если параметры новой станции соответствуют нагрузке и существующей системе электроснабжения. До замены проверяют электрическую схему, автоматику, условия размещения и подключение вспомогательных систем.

Это определяется параметрами существующей схемы. Необходимо проверить мощность, характер нагрузки, напряжение, автоматику, способ подключения, условия размещения. Поэтому одинаковая номинальная мощность старого и нового агрегата сама по себе не гарантирует возможность прямой замены.
